Zásuvka tažného zařízení JAEGER Expert 13pólová - vodotěsná

Zásuvka tažného zařízení JAEGER Expert 13pólová - vodotěsná

Novinky
✅ 100% vodotěsné řešení pro extrémní podmínky
✅ Maximální odolnost proti soli, korozi a oxidaci
✅ Standard ISO 11446 s IP X9K proti tlakové vodě
✅ 100% vodotěsné řešení pro extrémní podmínky
✅ Maximální odolnost proti soli, korozi a oxidaci
✅ Standard ISO 11446 s IP X9K proti tlakové vodě
817 Kč bez DPH (988,57 Kč s DPH)
Skladem (odeslání ihned) (3 ks)
Zn.:: Erich Jäger Doprava Kód: 121314

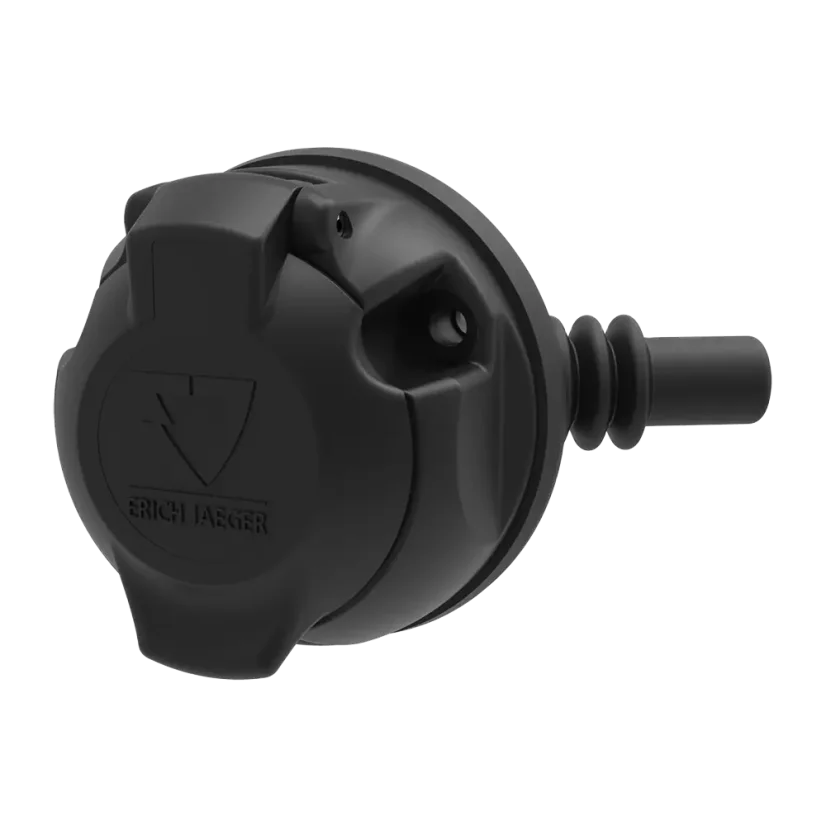

Vodotěsná 13pólová zásuvka tažného zařízení

Běžná 13pólová zásuvka je slabé místo celé elektroinstalace. Voda, sůl a vlhkost postupně zoxidují kontakty, začnou vypadávat blinkry, nefunguje mlhovka a hledání závady stojí víc než pořádná zásuvka.

Vodotěsná zásuvka Jaeger Expert tento problém řeší systémem dvojitého těsnění - jednotlivé vodiče mají vlastní těsnící průchodky a samotné pouzdro zásuvky je utěsněné i při zasunuté zástrčce. Výsledek: žádná koroze, žádné výpadky osvětlení, žádné reklamace.

✅ Pro koho se vodotěsná zásuvka hodí

Vhodné použití

  • Pro odtahové a všechny ostatní vozy, kde je zásuvka trvale vystavená vodě a soli.
  • Pro vozidla s přívěsem pro lodě — zásuvka vydrží i ponoření do vody.
  • Pro novou instalaci elektropřípojky, kde chceš mít klid jednou provždy.
  • Pro výměnu zkorodované nebo nespolehlivé zásuvky za prémiový kus.

Kdy vhodná není

  • ❌ Pokud potřebuješ vestavnou zásuvku do čepu sklopného tažného zařízení — potřebuješ jiný model.
  • ❌ Pokud hledáš nejlevnější řešení na občasný provoz s přívěsem — standardní zásuvka stačí.

👨‍🔧 Názor technika

„Tuhle zásuvku používáme na našich odtahovkách kvůli její odolnosti - sůl, bláto, tlakové mytí - nulová oxidace. Niklované kontakty v těle zásuvky jsou velmi odolnéí. U běžných zásuvek jsem musel kontakty čas od času čistit, tady nic. Jednou nainstaluješ a je klid navždy."

„Jediné, co potřebuješ navíc, jsou krimpovací kleště — cínované koncovky na vodiče se lisují na jednotlivé vodiče, nic se nepájí. Pokud kleště nemáš, počítej s tím, že je budeš muset sehnat, jinak zásuvku správně nezapojíš."

⚠️ Kompatibilita, spojitelnost a omezení

  • Norma ISO 11446 — standardní 13pin zapojení, kompatibilní se všemi 13pin zástrčkami dle ISO 11446.
  • Montážní otvor: průměr min. 42 mm — kompatibilní s většinou stávajících montážních plechů.
  • Výstup kabelu (průchodka) nastavitelný po 60° na těle zásuvky.
  • Kontakty: krimpovací cínované konektory se lisují na vodiče a pak vsouvají do kontaktní vložky. Ta se celá pak celá nacvakne na niklované kontakty které jsou součástí těla zásuvky. Pro vodiče 0,5–1,0 mm² a 1,0–2,5 mm². Vyžaduje krimpovací kleště.

⚠️ Upozornění: Neobsazené komory musí být zaslepeny zátkami kvůli zachování vodotěsnosti. Zaslepovací zátky jsou součástí balení.

⚙️ Hlavní technické parametry

Norma ISO 11446
Provozní napětí (V) 12
Počet pinů 13
Třída ochrany IP54, IPX7, IPX9K (odolá ponoření do 0,5 m i vysokotlakému čištění)
Kontakty Niklované kontakty (tělo) + cínované krimpovací konektory (vodiče)

Podrobné technické informace naleznete v záložce Data.

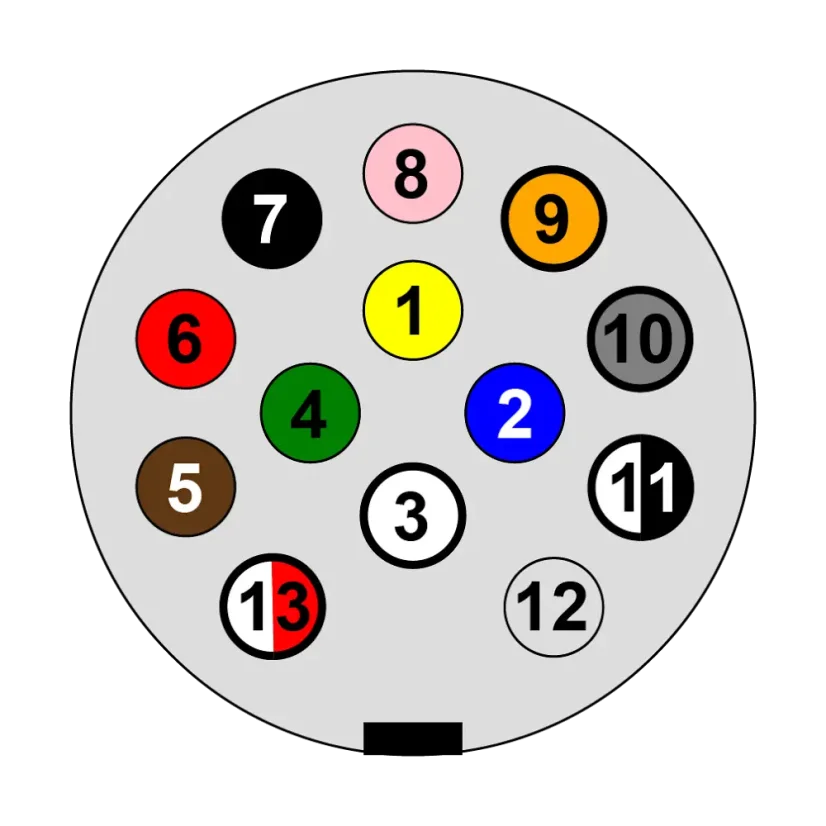

🧭 Schéma zapojení 13pin zásuvky dle ISO 11446

  • 🟡 Žlutý — Pin 1 — levý blinkr
  • 🔵 Modrý — Pin 2 — zadní mlhové světlo
  • ⚪ Bílý — Pin 3 — kostra (- vodič pro pin 1–8)
  • 🟢 Zelený — Pin 4 — pravý blinkr
  • 🟤 Hnědý — Pin 5 — pravé obrysové / koncové / poziční světlo
  • 🔴 Červený — Pin 6 — brzdové světlo
  • ⚫ Černý — Pin 7 — levé obrysové / koncové / poziční světlo
  • 🌸 Růžový — Pin 8 — couvací světlo
  • 🟠 Oranžový — Pin 9 — trvalé napájení +12 V (baterie)
  • 🔘 Šedý tmavý — Pin 10 — spínané napájení +12 V (po zapalování)
  • ⚪⚫ Bílo-černý — Pin 11 — kostra (- vodič pro pin 10)
  • 🔘 Šedý světlý — Pin 12 — rezervováno
  • ⚪🔴 Bílo-červený — Pin 13 — kostra (- vodič pro pin 9)

⚠️ Důležité

Kostry na pinech 3, 11 a 13 nesmí být na straně přívěsu vzájemně propojeny — hrozí zemní smyčky.

Piny 5 a 7 nesmí být na straně přívěsu propojeny bez dvojice diod.

U levné aftermarket kabeláže se barvy vodičů nemusí shodovat s normou — rozhodující je vždy číslo pinu a proměření.

📦 Obsah balení

  • Tělo zásuvky s vodotěsnými niklovanými kontakty
  • Kontaktní vložka pro osazení krimpovacími konektory
  • 13 ks cínovaných krimpovacích konektorů na vodiče 1,5 - 2,5 mm2
  • 8 ks cínovaných krimpovacích konektorů na vodiče 0,5 - 1 mm2
  • 13 ks těsnění na vodiče 1,5 - 2,5 mm2
  • 8 ks těsnění na vodiče 0,5 - 1 mm2
  • 6 ks těsnících záslepek pro neobsazené pozice (bez vodičů)
  • Zadní gumové těsnění pod zásuvku s bočním výstupem pro kabel
  • 3 sady nerez - šrouby M5 × 24 + podložky + samojistící matky
  • Vypichovák na konektory
  • Montážní návod v obrázkové podobě

Co v balení nenajdete

  • ❌ Krimpovací kleště (doporučené: Jaeger 361063)
  • ❌ Montážní držák zásuvky
  • ❌ Vodiče / kabeláž

Nenašli jste odpověď na svou otázku? Podívejte se do záložky Dotazy.

Časté dotazy k produktu

Nejčastější dotazy k použití, kompatibilitě, omezením a obsahu balení.

Je tato zásuvka skutečně vodotěsná, i když je zasunutá zástrčka?

Ano. Systém dvojitého těsnění — jednotlivé průchodky pro každý vodič plus těsnění pouzdra — zajišťuje 100% vodotěsnost i při zasunuté zástrčce. Zásuvka splňuje IPX7 (ponoření do 0,5 m) a IPX9K (vysokotlaké čištění).

Můžu touto zásuvkou nahradit běžnou 13pin zásuvku?

Ano. Zapojení odpovídá normě ISO 11446, takže je kompatibilní se všemi standardními 13pin zástrčkami. Montážní otvor musí mít průměr alespoň 42 mm.

Potřebuji k montáži speciální nářadí?

Ano — cínované koncovky na vodiče se krimpují na niklované kontakty v těle zásuvky, nic se nepájí. Potřebuješ krimpovací kleště pro kontakty 0,5–2,5 mm². Doporučené jsou Jaeger 361063. Bez správných kleští nelze koncovky spolehlivě zalisovat.

Musím zaslepit neobsazené pozice v zásuvce?

Ano. Každá neobsazená komora musí být zaslepena zátkou, jinak vodotěsnost není zaručena. Zaslepovací zátky nejsou součástí balení — objednávají se zvlášť.

Můžu zapojit jen část kontaktů, ne všech 13?

Ano. Povinné je zapojení pozic 1 až 7 — to jsou základní funkce osvětlení přívěsu (blinkry, obrysová světla, brzdová světla, mlhovka a kostra). Pozice 8 až 13 zapojíš jen pokud je potřebuješ (couvačka, trvalé napájení, spínané napájení). Do všech nezapojených komor musíš dát zaslepovací zátky, jinak vodotěsnost nebude zaručena.

Co je přesně součástí balení?

Kompletní sada: tělo zásuvky s vodotěsnými kontakty, kontaktní vložka, sada cínovaných krimpovacích koncovek, jednopólová těsnění vodičů, zadní gumové těsnění s bočním výstupem, montážní šrouby M5 × 24 s podložkami a samojistícími matkami (nerez) a montážní návod v obrázkové podobě.

Jaký je rozdíl oproti běžné 13pin zásuvce?

Běžná zásuvka má třídu ochrany IP44 nebo IP54 a nemá těsnění jednotlivých vodičů. Jaeger Expert má IPX7 + IPX9K, individuální těsnění každého vodiče, niklované kontakty odolné soli a oxidaci, druhou pojistku kontaktů (OE standard) a krimpovací připojení místo šroubového. Je to prémiová alternativa pro náročné podmínky.

Kde najdu technický list?

Podrobné technické údaje najdete v záložce Data.
