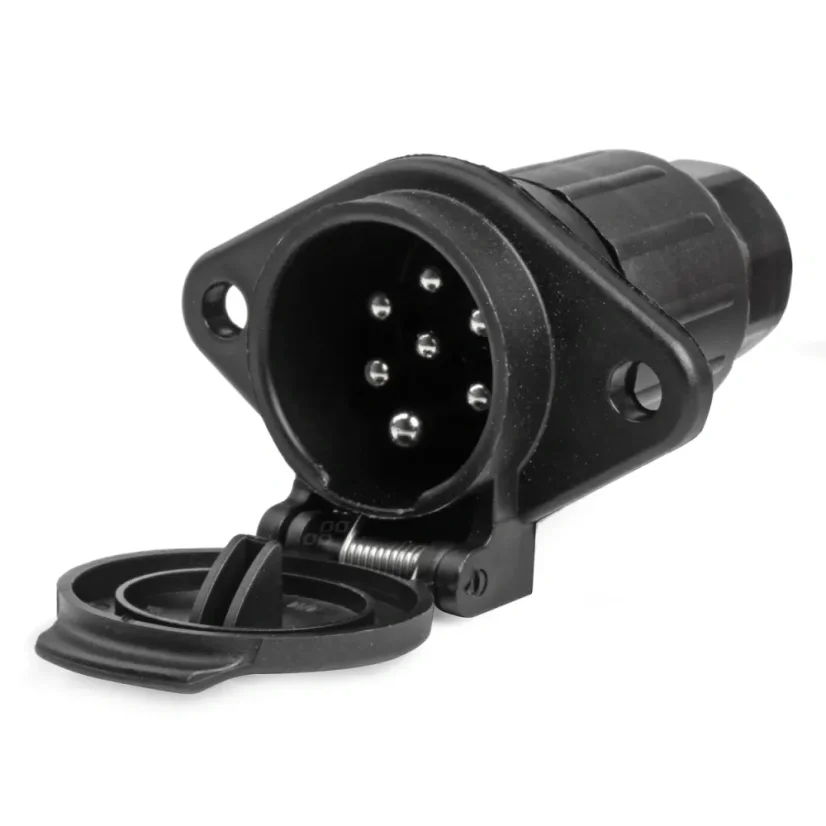

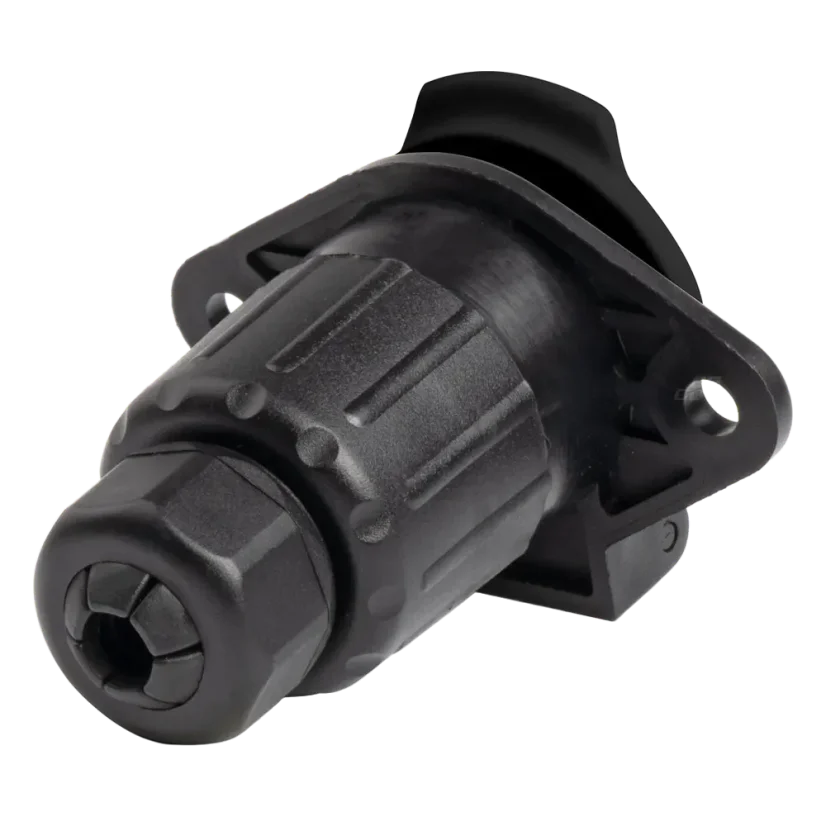

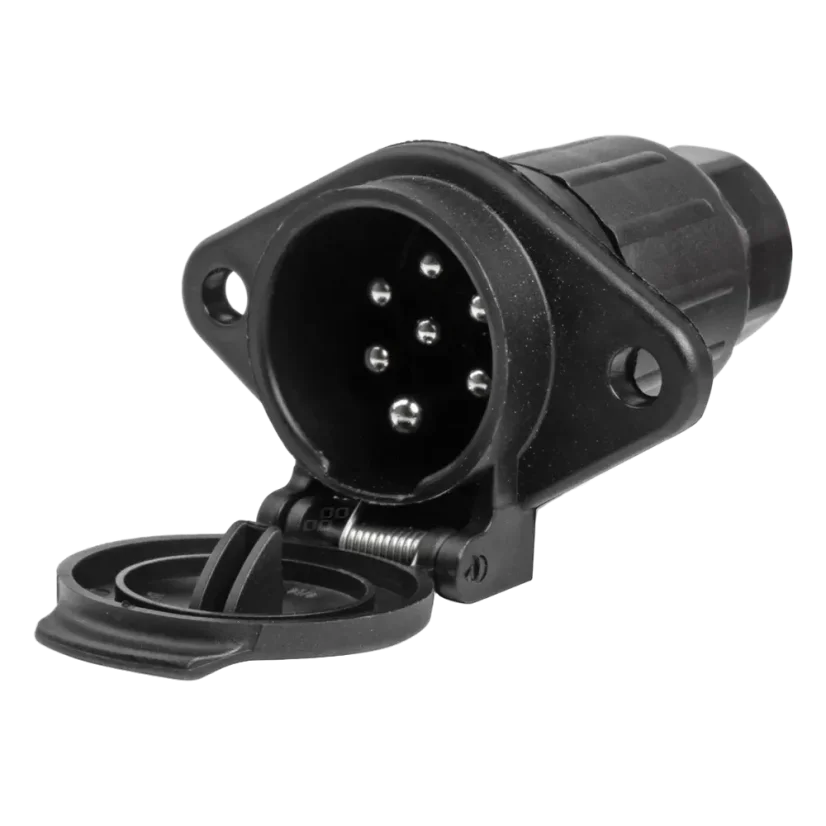

Zásuvka tažného zařízení 7PIN 24V N-type
Zásuvka tažného zařízení 7PIN 24V N-type
✅ Zásuvka 24 V typu N pro tahač
✅ Zapojení podle normy ISO 1185
✅ Plastové tělo odolné vlhku a prachu
✅ Zapojení podle normy ISO 1185
✅ Plastové tělo odolné vlhku a prachu
✅ Zásuvka 24 V typu N pro tahač
✅ Zapojení podle normy ISO 1185
✅ Plastové tělo odolné vlhku a prachu
✅ Zapojení podle normy ISO 1185
✅ Plastové tělo odolné vlhku a prachu
77 Kč
bez DPH (93,17 Kč s DPH)
Zásuvka typu N pro 24V nákladní soupravy
Propojí osvětlení tažného vozidla a přívěsu u nákladních aut a autobusů.
Zásuvka 7pólová typu N přenáší signály pro směrová, obrysová a brzdová světla a mlhovku přívěsu. Je určená pro 24V instalace nákladních vozidel a autobusů a zapojení odpovídá normě ISO 1185. Plastové tělo je lehké a odolává vlhkosti a prachu.
Vhodné použití
- Nákladní auta, autobusy a tahače s 24V instalací.
- Odtahová vozidla a soupravy s častým připojováním přívěsů.
❌ Kdy vhodný není
- Osobní auta a přívěsy s 12V instalací – ty používají zásuvku podle ISO 1724.
- Konektory typu S – typ N a S nelze zaměnit.
Schéma zapojení 7pólového konektoru typu N dle ISO 1185
| Pin | Barva vodiče | Funkce |
|---|---|---|
| 1 | 🟡 Žlutá | Levý směrový ukazatel |
| 2 | 🔵 Modrá | Zadní mlhové světlo |
| 3 | ⚪ Bílá | Kostra (společný mínus) |
| 4 | 🟢 Zelená | Pravý směrový ukazatel |
| 5 | 🟤 Hnědá | Pravé obrysové světlo |
| 6 | 🔴 Červená | Brzdová světla |
| 7 | ⚫ Černá | Levé obrysové světlo |
⚠️ U aftermarket kabeláže se barvy vodičů nemusí shodovat s normou — rozhodující je vždy číslo pinu a proměření.
⚙️ Parametry
| Typ | 7pólová zásuvka, typ N |
| Norma | ISO 1185 |
| Napětí | 24 V |
| Materiál | plast |
Přehled parametrů najdete v záložce Data.
Máte další otázky? Podívejte se na časté dotazy k produktu.
