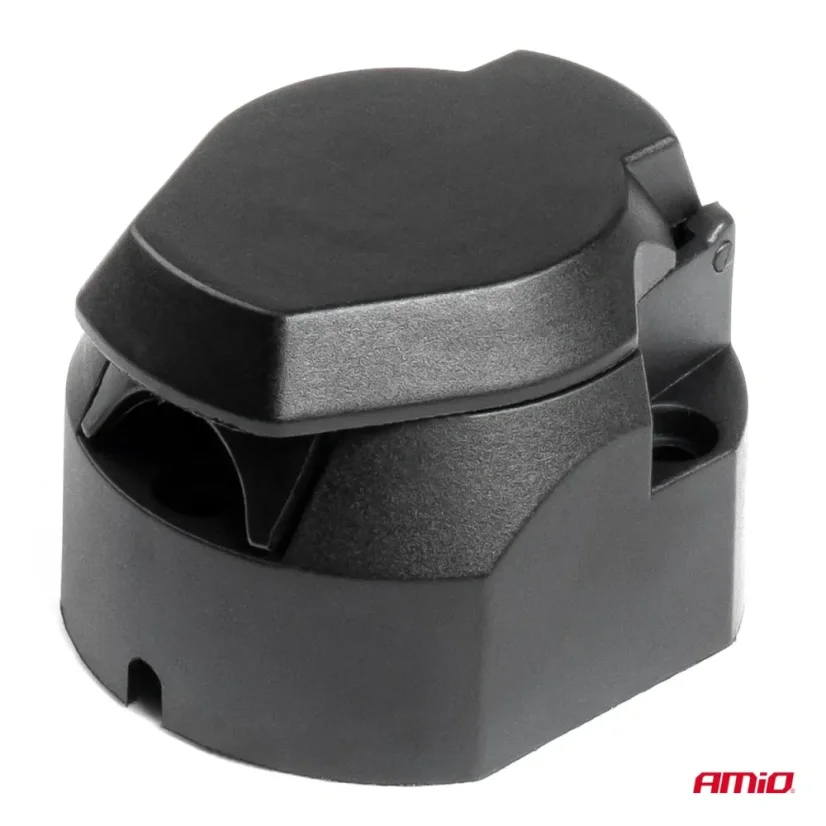

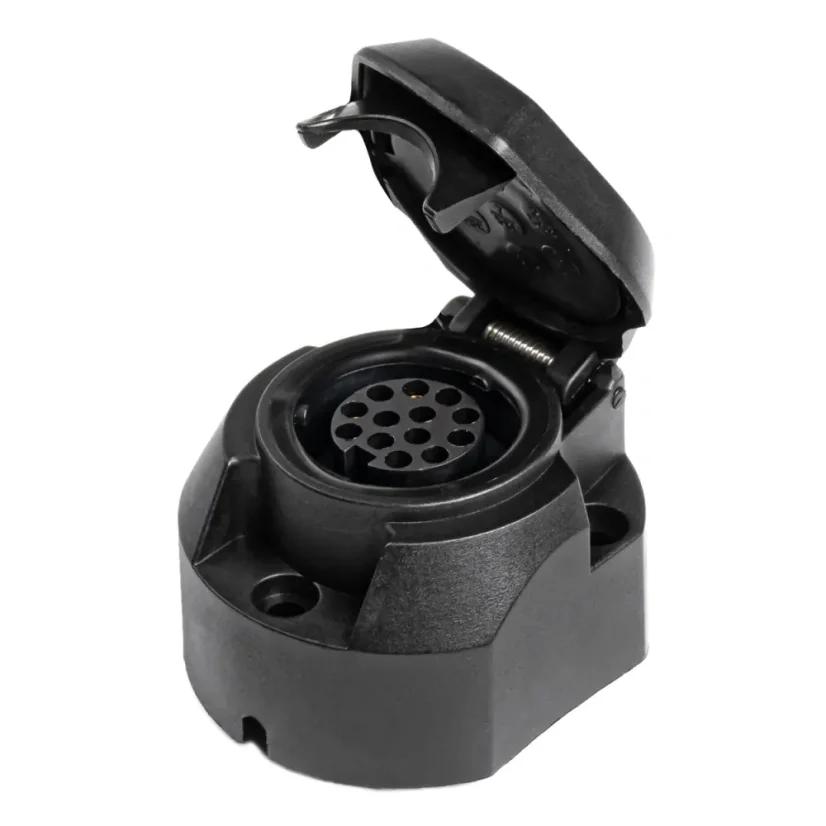

POZOR! zásuvka je bez zadního těsnění. Nezapomeňte si jej přikoupit!
Zapojení 13pólové zásuvky pro připojení přívěsu dle normy ISO 11446-1:2012-03
Norma popisuje zapojení 13pólové zásuvky tažných vozidel pro připojení elektrické soustavy přípojných vozidel.
Zapojení konektorů

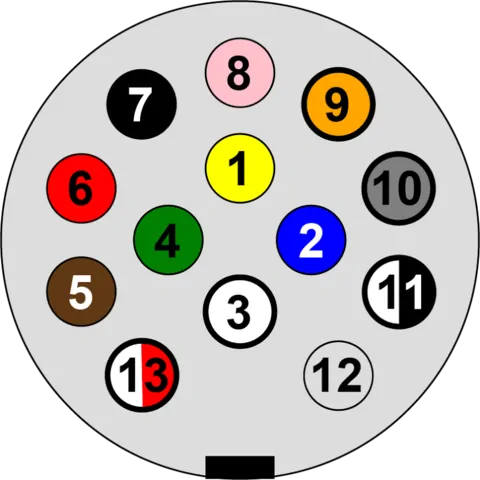

Pohled do otevřené zásuvky (na vozidle):
Poz
DIN
Popis zapojení
Barva
vodiče
Průřez
(mm2)
Pozn
1
L
Levé směrové světlo
🟡 Žlutá
1,5
2
Zadní mlhové světlo (+)
🔵 Modrá
1,5
3
31
Kostra k poz. 1, 2 a 4 až 8
⚪ Bílá
2,5
1)
4
R
Pravé směrové světlo
🟢 Zelená
1,5
5
58R
Zadní obrysové světlo P a osvětlení registrační značky
🟤 Hnědá
1,5
3)
6
54
Brzdová světla
🔴 Červená
1,5
7
58L
Zadní obrysové světlo L a osvětlení registrační značky
⚫ Černá
1,5
3)
8
Couvací světla
🌸 Růžová
1,5
9
30
Trvalé + 12 V
🟠 Oranžová
2,5
10
15
Spínané + 12 V (zapnuté klíčky)
🔘 Šedá tmavá
2,5
11
31
Kostra k pozici 10
⚪⚫ Bílo-černá
2,5
1)
12
Nezapojeno, rezervováno pro budoucí využití
🔘 Šedá světlá
1,5
2)
13
31
Kostra k pozici 9
⚪🔴 Bílo-červená
2,5
1)
Pozn.:
1) Kostry na pozicích 3, 11 a 13 nesmí být propojeny na straně přívěsu, každá musí mít svůj okruh.
2) Varianty neodpovídající normě, ale používané: Barva vodiče je často Bílo-modrá; vodič se v normě ISO 11446:2002 používal pro kontrolu připojení přívěsu (propojeno na straně přívěsu s pozicí 3-kostrou). V nové revizi normy ISO 11446:2004 je rezervován pro budoucí využití. ISO 11446-1:2012 stále předpokládá jeho využití pro budoucí použití.
3) Osvětlení zadní poznávací značky musí být realizováno takovým způsobem, aby žádný ze zdrojů světla neměl společné připojení na oba kontakty 5 a 7.
Upozornění: Výrobci vozidel ve většině případů normou stanovené barvy kabelů nedodržují a barvy tudíž neodpovídají daným pozicím!
