Zásuvka pro připojení přívěsu k tažnému vozidlu
Náhradní 13pólová zásuvka pro spolehlivé propojení tažného vozidla s přívěsem.

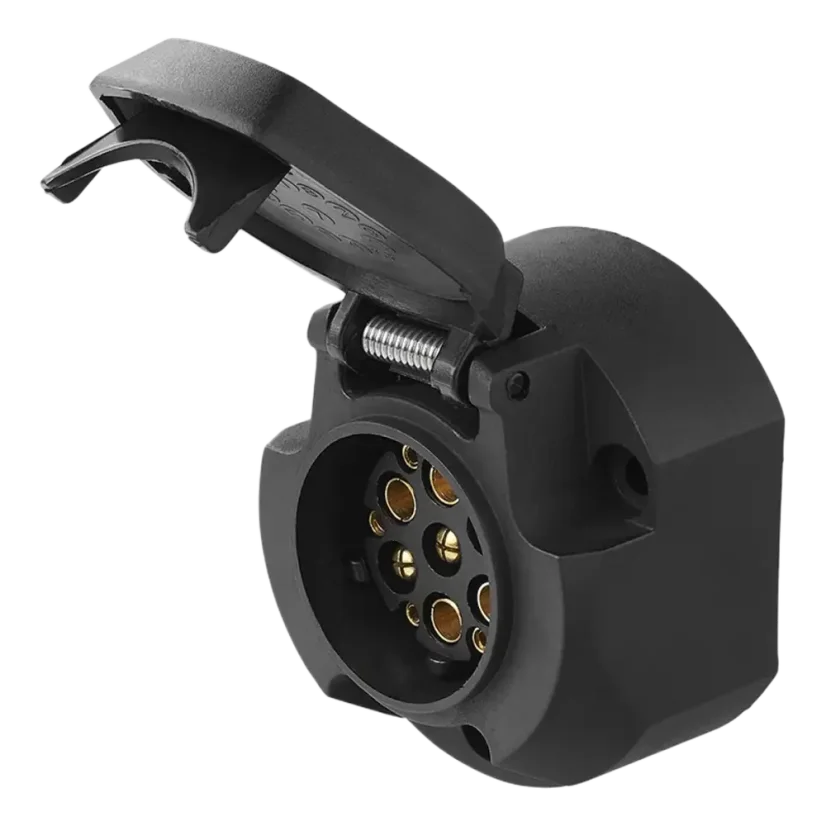

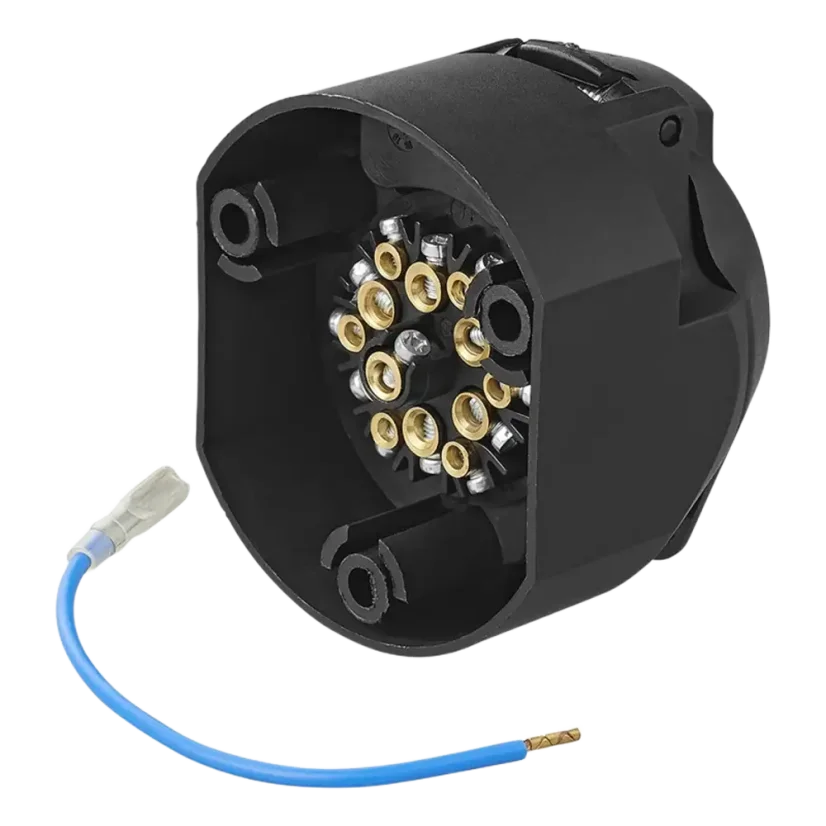

Zásuvka Multicon West se 13 póly se montuje na tažné vozidlo a slouží k připojení 13pólové zástrčky přívěsu, karavanu nebo nosiče. Odpovídá normě DIN 1724 / 72570, takže pasuje ke všem standardním 13pólovým zástrčkám této normy. Všech 13 pólů je osazeno, takže přenese kompletní funkce — osvětlení, couvací světlo, mlhovku i napájení. Tělo z odolného PVC snese běžné podmínky provozu. Vodiče se připojují šroubově.
✅ Pro koho se zásuvka hodí
Vhodné použití
- Náhrada poškozené nebo chybějící 13pólové zásuvky Multicon West na tažném vozidle.
- Montáž tažného zařízení nebo přestavba elektroinstalace vozidla.
- Vozidla a přívěsy s 13pólovou elektroinstalací dle DIN 1724 / 72570.
❌ Kdy vhodná není
- Tato zásuvka NENÍ kompatibilní s běžnými 13pólovými zástrčkami.
- Pro 7pólové systémy — počet pólů neodpovídá (řeší redukce 7/13).
- Pro trvale zaplavená místa — jde o standardní, ne plně vodotěsnou zásuvku.
Hledáte zástrčku, redukci 13/7 nebo vodotěsnou variantu? Podívejte se také na alternativní produkty.
⚠️ Kompatibilita
Norma DIN 1724 / 72570 — Multicon West 13pólové zapojení, kompatibilní se všemi 13pólovými zástrčkami (Multicon West) dle této normy. Montáž na vozidlo, vodiče se připojují šroubově.
🧭 Schéma zapojení 13pólové zásuvky dle DIN 1724 / 72570
| Pin | Barva vodiče | Funkce |
|---|---|---|
| 1 | 🟡 Žlutá | Levý blinkr |
| 2 | 🔵 Modrá | Zadní mlhové světlo |
| 3 | ⚪ Bílá | Kostra (vodič pro piny 1–8) |
| 4 | 🟢 Zelená | Pravý blinkr |
| 5 | 🟤 Hnědá | Pravé obrysové / koncové světlo |
| 6 | 🔴 Červená | Brzdové světlo |
| 7 | ⚫ Černá | Levé obrysové / koncové světlo |
| 8 | 🔘 Šedá | Couvací světlo |
| 9 | 🟤🔵 Hnědo-modrá | Trvalé napájení +12 V |
| 10 | 🟤🔴 Hnědo-červená | Spínané napájení +12 V (nabíjení baterie) |
| 11 | — | Nezapojeno |
| 12 | — | Nezapojeno (rezerva) |
| 13 | ⚫⚪ Černo-bílá | Kostra (vodič pro piny 9–13) |
⚠️ U aftermarket kabeláže nebo u originální elektroinstalace vozidel se barvy vodičů nemusí shodovat s normou — rozhodující je vždy číslo pinu a proměření.
⚙️ Základní parametry
| Parametr | Hodnota |
|---|---|
| Typ připojení | Zásuvka |
| Počet pólů | 13 |
| Norma | DIN 1724 / 72570 |
| Napětí | 12 V |
| Materiál | PVC |
| Montáž | Na vozidlo, šroubové připojení |
Přehled parametrů najdete v záložce Data.
📦 Obsah balení
- Zásuvka tažného zařízení 13pól Multicon West, 1 ks
Nedozvěděli jste se odpovědi na všechny vaše otázky?
| Provozní napětí (V) | 12, 24 |
|---|---|
| Certifikace | DIN 72570 |
| Materiál | PVC |
| Typ připojení | Zásuvka, 13 PIN West |
| Pólů (počet) | 13 |
| Výrobní společnost | PAT Europe B.V. |
|---|---|
| Adresa | Haarspit 1, 1724 BG Oudkarspel, NL |
| Napište, pomůžeme Vám! | info@pateurope.com |
