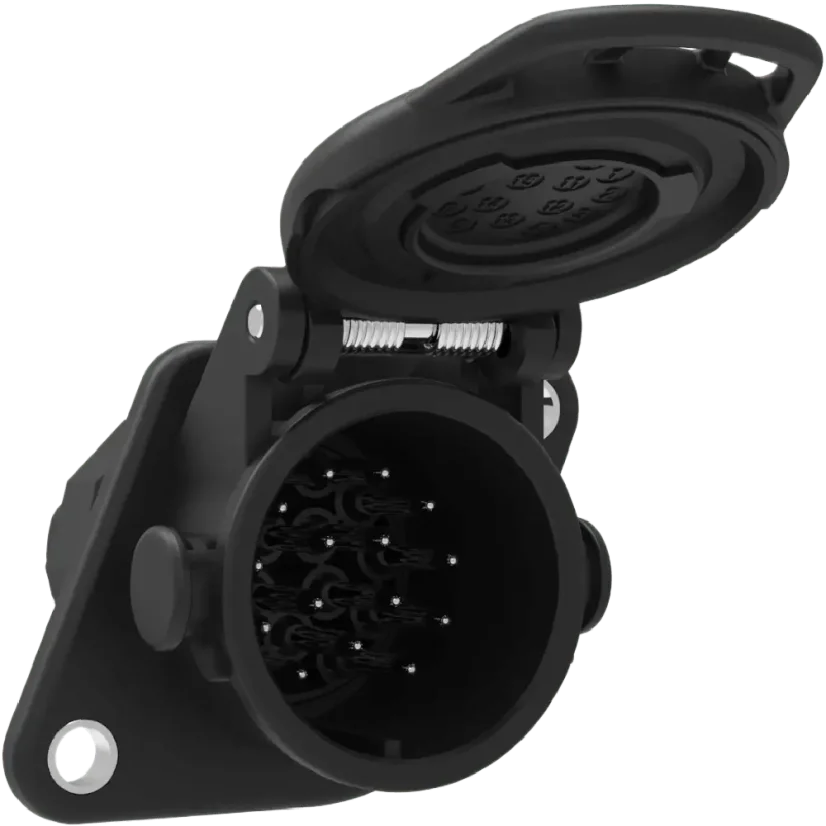

Potřebujete vyměnit hlavní zásuvku na tahači nebo náklaďáku? Model 141168 od německého výrobce Erich Jaeger je sázka na jistotu. Jedná se o standardizovanou 15-pólovou zásuvku (ISO 12098) pro 24V systémy, která nahrazuje staré typy N a S.
Tento model je navržen pro maximální životnost a snadný servis. Díky šroubovacím kontaktům nepotřebujete k výměně lisovací kleště – stačí šroubovák. Ideální volba pro profesionální servisy i rychlé opravy v terénu. Splňuje přísné normy ADR pro přepravu nebezpečných nákladů.
Detailní popis: V čem je tato zásuvka lepší?
🛠️ Montáž na šroubky (Bez lisování)

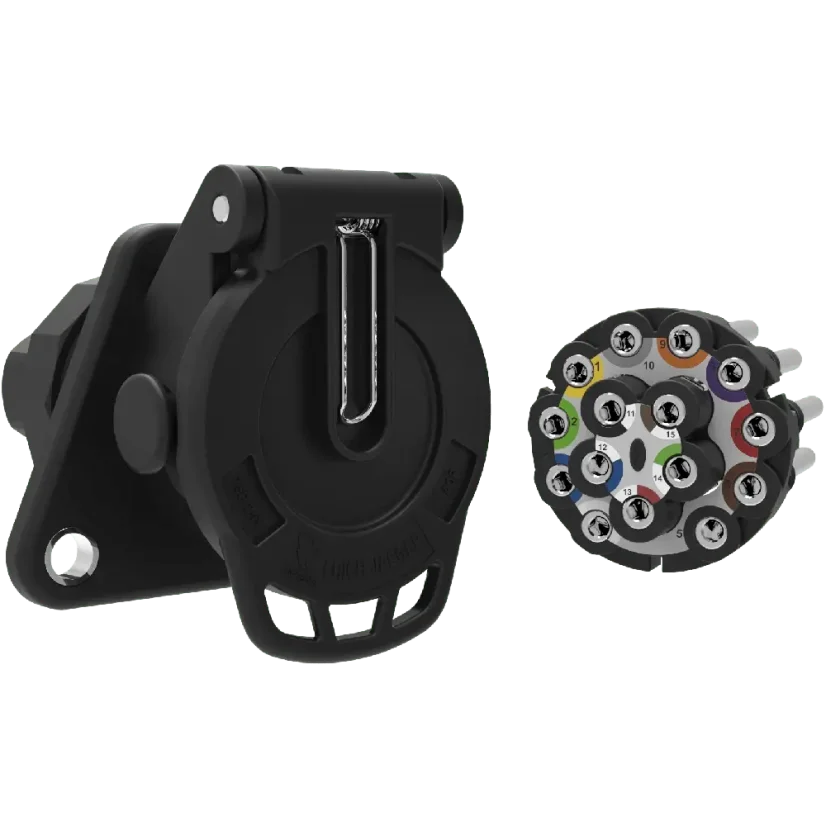

Zapomeňte na složité krimpování pinů. Uvnitř zásuvky najdete robustní šroubovací svorky s barevným označením.
-
Výhoda: Vodič jednoduše odizolujete, zasunete a utáhnete. Spoj je mechanicky odolný a kdykoliv rozebíratelný.
🛡️ Odolnost proti vodě a korozi (IP54 / IPX7)
Voda je největší nepřítel elektriky. Tato zásuvka má:

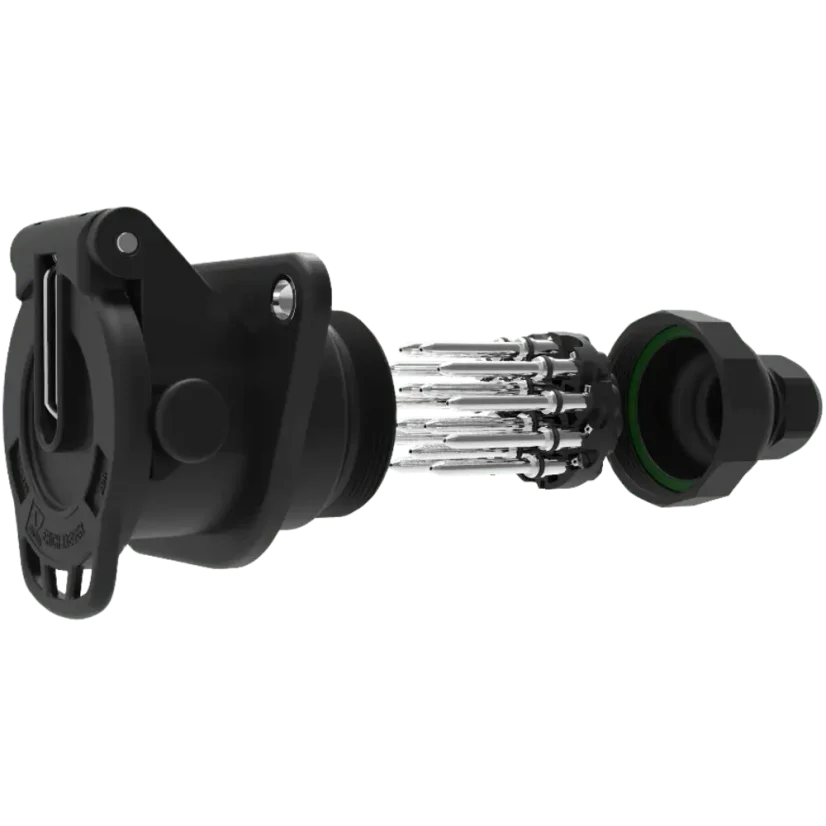

- Poniklované kontakty: Na rozdíl od mosazi neoxidují a zajišťují perfektní přenos proudu i po letech.
-
Trojité těsnění: Těsnění v odklápěcím víčku, těsnění pod kabelem a těsnění jednotlivých pinů.
-
Krytí: Splňuje normy IP54 a IPX7.
Znáte to – utahujete zásuvku k šasi a plast praskne. Erich Jaeger 141168 má v montážních otvorech zalisovaná kovová pouzdra (Metal bushings).
-
Výhoda: Zásuvku můžete k držáku "dorvat" na krev a plast nepraskne.
💡 Schéma zapojení zásuvky (ISO 12098)
| Pin | Barva vodiče (ISO) | Funkce |
| 1 | 🟡 Žlutá | Směrové světlo levé |
| 2 | 🟢 Zelená | Směrové světlo pravé |
| 3 | 🔵 Modrá | Mlhovésvětlo |
| 4 | ⚪ Bílá | Kostra (Masse) pro piny 1–8 |
| 5 | ⚫ Černá | Obrysové světlo levé + SPZ |
| 6 | 🟤 Hnědá | Obrysové světlo pravé + SPZ |
| 7 | 🔴 Červená | Brzdová světla |
| 8 | 🌸 Růžová | Couvací světlo |
| 9 | 🟠 Oranžová | Stálé napětí 24V (Dauerplus) |
| 10 | 🔘 Šedá | Senzor opotřebení brzd / Zvedací náprava |
| 11 | ⚪⚫ Bílo-černá | Indikace pružinové brzdy |
| 12 | ⚪🔵 Bílo-modrá | Zvedací náprava (ovládání) |
| 13 | ⚪🔴 Bílo-červená | Kostra pro datové vodiče |
| 14 | ⚪🟢 Bílo-zelená | CAN-H (Data) |
| 15 | ⚪🟤 Bílo-hnědá | CAN-L (Data) |

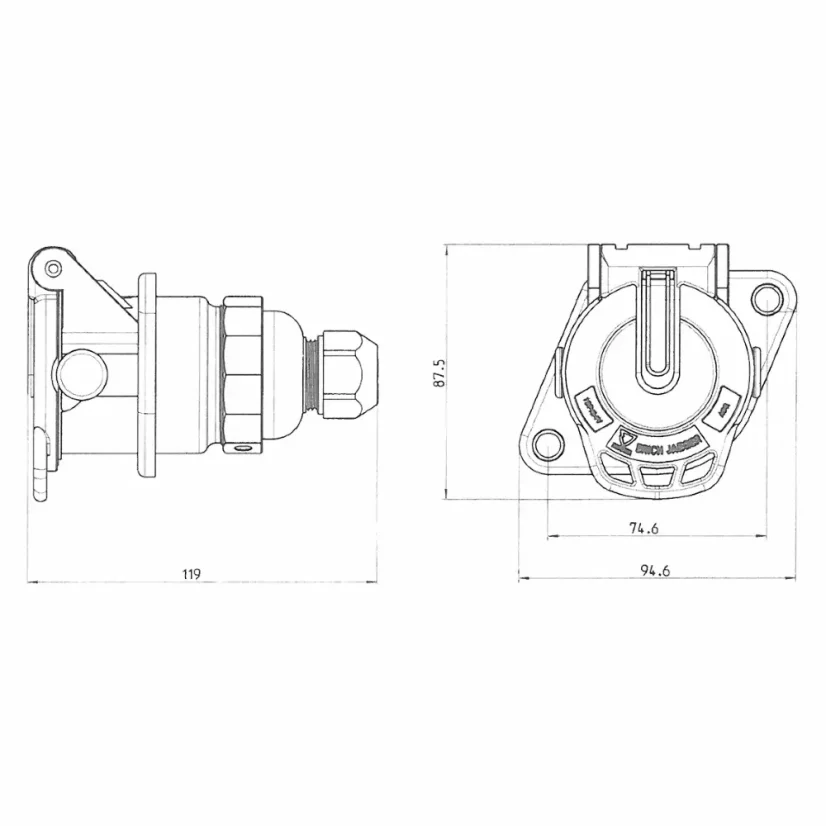

🛠️ Technická specifikace
| Parametr | Hodnota |
| Typ | Zásuvka (Socket) 15-pól |
| Napětí |
24 V |
| Norma |
ISO 12098 (ADR) |
| Způsob zapojení |
Šroubovací kontakty |
| Povrch kontaktů |
Nikl (Ni) |
| Pro kabel |
Průměr 12,0 – 14,4 mm |
| Materiál pouzdra |
Vyztužený kompozit |
| Krytí |
IP 54 / IP X7 |
| Barva |
Černá |
💡 Tip z praxe ProOdtahy.cz
"Tohle je 'držák'. Levné zásuvky po zimě často zezelenají (zoxidují) a přestanou svítit světla na návěsu. Jaeger má kontakty poniklované, takže to se vám nestane. Navíc oceňujeme ty kovové vložky v dírách pro šrouby – při montáži na zrezlý držák tahače se to hodí, protože to můžete pořádně utáhnout a zásuvka nepraskne."
| Provozní napětí (V) | 24 |
|---|---|
| Třída ochrany IP | IP 54, IP X7 |
| Certifikace | ADR, ISO 12098 |
| Maximální proud (A) | 25 |
| Pólů (počet) | 15 |
| Výrobní společnost | Erich Jaeger, s.r.o. |
|---|---|
| Adresa | Prumyslový park c.p. 304, Kopřivnice - Vlcovice, 74221 Česká republika |
| Napište, pomůžeme Vám! | info@ejr.cz |
