Náhradní 13pólová zástrčka na kabel pro spolehlivé propojení přívěsu s vozidlem.

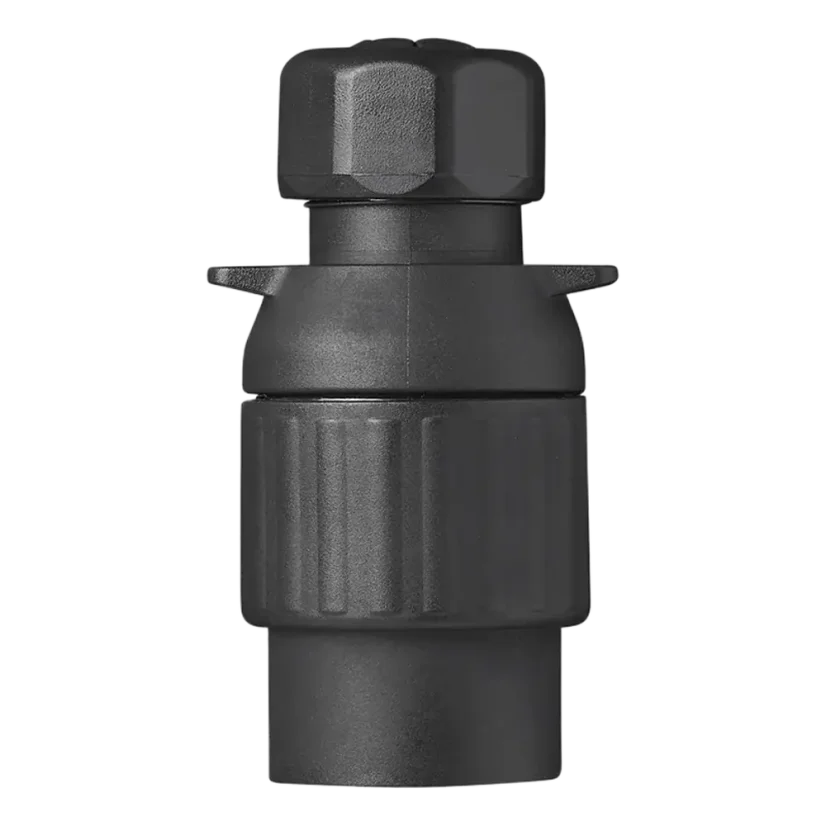

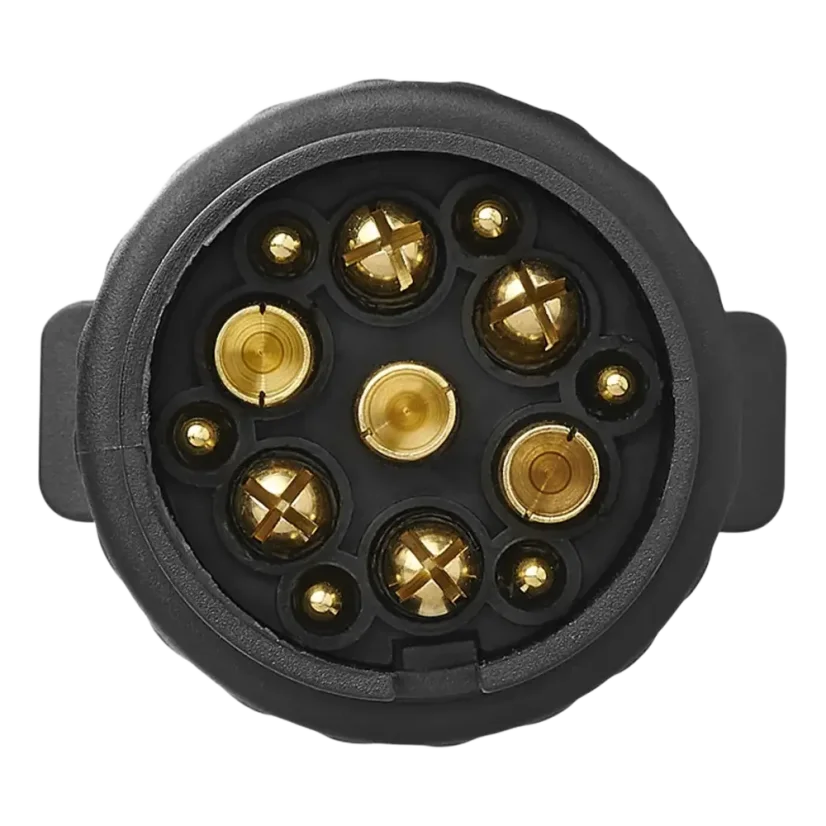

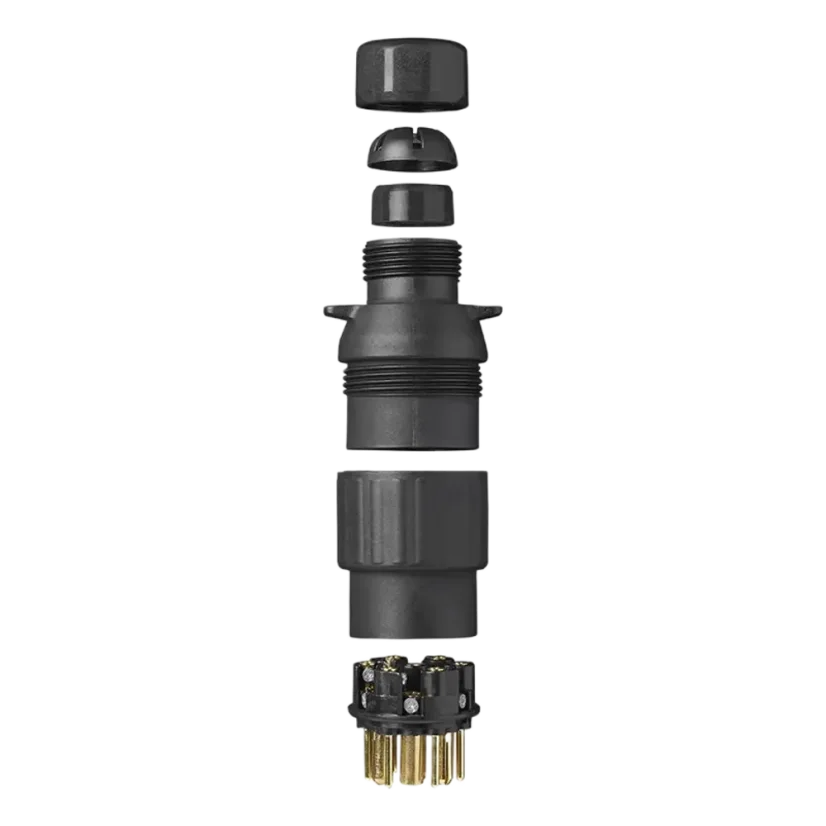

Zástrčka Multicon West s 13 póly slouží k připojení přívěsu, karavanu nebo nosiče k 13pólové zásuvce tažného vozidla. Odpovídá normě DIN 1724 / 72570. Tělo z odolného PVC snese běžné podmínky provozu. Montuje se na kabel — vodiče se připojují šroubově.
✅ Pro koho se zástrčka hodí
Vhodné použití
Náhrada poškozené nebo chybějící 13pólové zástrčky na kabelu přívěsu.
Výroba propojovacího kabelu mezi vozidlem a přívěsem, karavanem nebo nosičem kol.
Vozidla a přívěsy s 13pólovou elektroinstalací dle DIN 72570.
❌ Kdy vhodná není
Tato zástrčka NENÍ kompatibilní s běžnými 13pólovými zásuvkami
Pro 7pólové systémy — počet pólů neodpovídá.
Pro trvale zaplavená místa — jde o standardní, ne plně vodotěsnou zástrčku.
Hledáte jinou zástrčku, redukci 13/7 nebo příslušenství? Podívejte se také na alternativní produkty.
⚠️ Kompatibilita
Norma DIN 1724 / 72570 — Multicon West 13pólové zapojení. Montáž na kabel, vodiče se připojují šroubově.
🧭 Schéma zapojení 13pin dle DIN 1724 / 72570
Pin
Barva vodiče
Funkce
1
🟡 Žlutá
Levý blinkr
2
🔵 Modrá
Zadní mlhové světlo
3
⚪ Bílá
Kostra (vodič pro piny 1–8)
4
🟢 Zelená
Pravý blinkr
5
🟤 Hnědá
Pravé obrysové / koncové světlo
6
🔴 Červená
Brzdové světlo
7
⚫ Černá
Levé obrysové / koncové světlo
8
🔘 Šedá
Couvací světlo
9
🟤🔵 Hnědo-modrá
Trvalé napájení +12 V
10
🟤🔴 Hnědo-červená
Spínané napájení +12 V
11
—
Nezapojeno
12
—
Nezapojeno (rezerva)
13
⚫⚪ Černo-bílá
Kostra (vodič pro piny 9–13)
⚠️ U aftermarket kabeláže se barvy vodičů nemusí shodovat s normou — rozhodující je vždy číslo pinu a proměření.
